產品特點??Product Features
?雙軸搖桿，彈簧自動復位,雙軸任意方向操作手柄。
?霍爾搖桿，霍爾傳感器。
?編程工業操縱桿，輸出可編程。
?設置輸出信號裝置。
?
應用范圍??Application
指尖型雙軸搖桿HJ42是主要應用于比例閥控制手柄的指尖型雙軸搖桿。
?
技術參數??Technical Information
電控手柄規格資料下載
電氣參數 |
霍爾型 |
電源電壓 | 9-36Vdc |
電源電流(額定電源 電流) | 22mA |
極限允許過電壓 | 45Vdc |
反向極限允許電壓 | -10Vdc |
輸出電壓線性誤差 | <±0.1V |
?
機械參數 |
搖動角度 | ±20° |
操作方式 | 彈簧自動復位 |
啟動力 | 2.5N |
最大操作力 | 5.5N |
限位力 | >300N |
使用壽命 | >100?萬次 |
重量 | 400g |
?
環境參數 |
工作溫度 | -30℃~+70℃ |
儲存溫度 | -40℃~+85℃ |
防護等級 | IP65?(安裝面板以上) |
?
產品選型??Product Configuration
1.系列：HJ42-PVRES
2.操作方式：雙軸任意操作方向
3.輸出信號：
霍爾型（電源電壓9-36Vdc）
25%-50%-75% (流量可最大限度的減少最大流量的25%)
4.?出線方式：L ?直接出線
???????※其它出線形式可定制
????????????

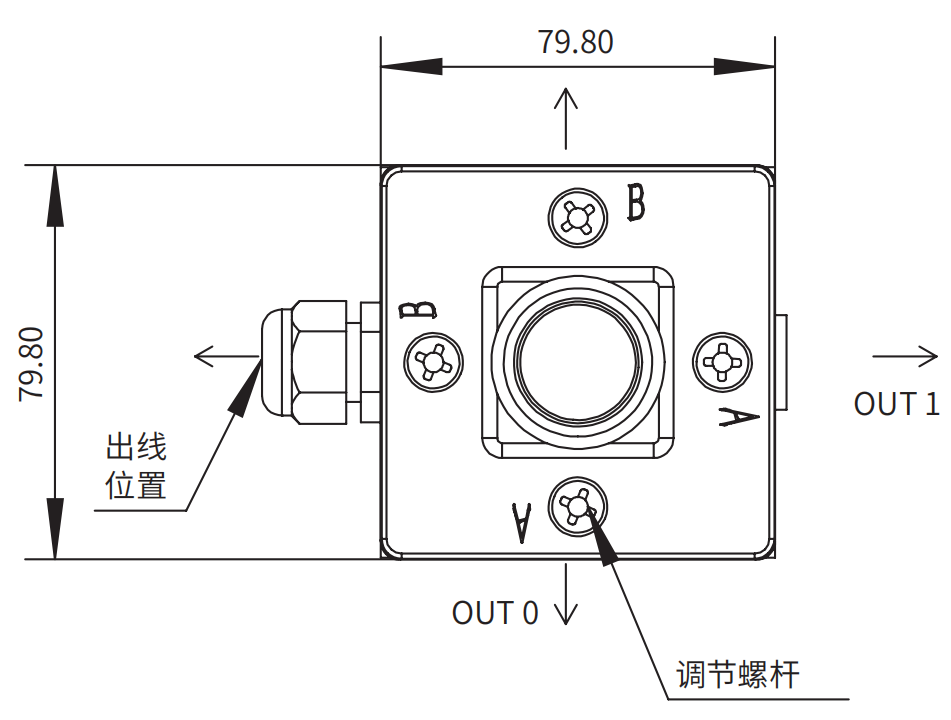

機械安裝??Product Installation
